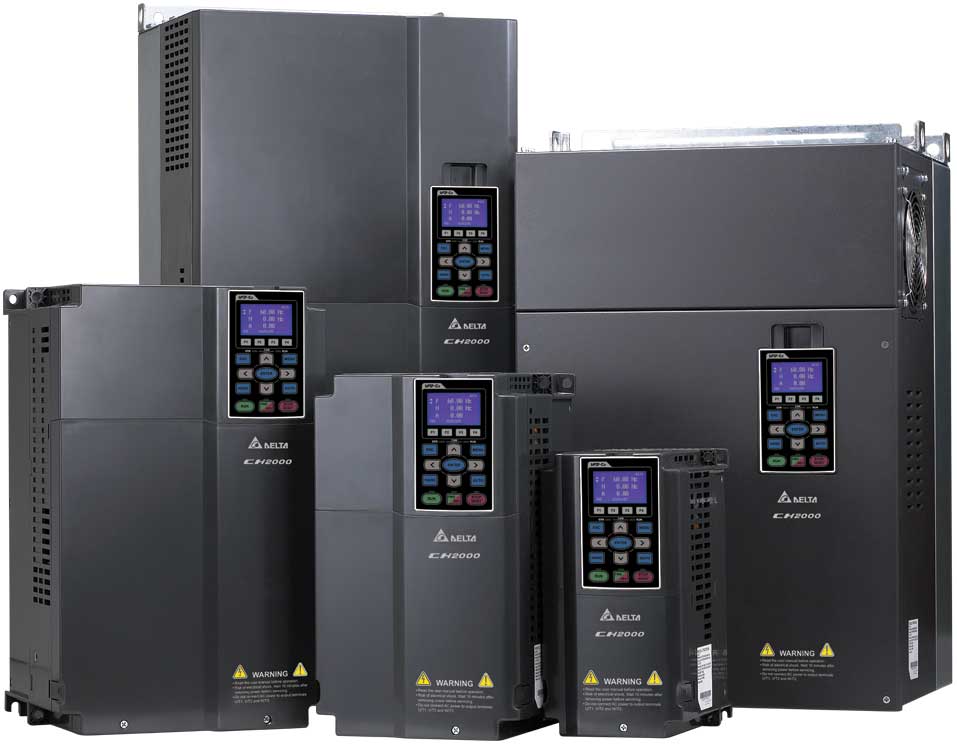

Преобразователи частоты для подъемно-транспортного оборудования и тяжелых нагрузок CH2000


Применяя новейшие технологии, Delta разработала преобразователь частоты нового поколения для крановых применений.

Высокая производительность и прочная конструкция CH2000 в совокупности с большим пусковым моментом и высокой устойчивостью к значительным перегрузкам позволяют существенно повысить эффективность процессов, где используются тяжелые и ударные нагрузки.







Основные характеристики:

Частотный преобразователь для управления асинхронным или синхронным двигателем
Преобразователи частоты серии CH2000 способны управлять как асинхронными двигателями, так и двигателями с постоянными магнитами (PM); в обоих случаях обеспечиваются высокие динамические характеристики и точность позиционирования, управление скоростью и моментом.

Методы управления:
1: V/F, 2: SVC, 3: VF+PG, 4: FOC+PG, 5: TQC+PG

Основные функции управления:

  • Управление моментом, управление спуском, переключение управления скоростью/моментом, управление перемещением вперед, Zero-servo управление, преодоление кратковременных провалов питания, определение скорости, обнаружение превышения момента, ограничение момента, до 17 фиксированных скоростей, переключение темпов разгона/замедления, S-образная характеристика разгона/замедления, 3-проводная схема управления, автонастройка на двигатель (статическая и динамическая), задержка, включение/отключение вентилятора, компенсация скольжения, компенсация момента, толчковый режим, задание верхнего/нижнего предела частоты, торможение постоянным током при запуске/останове, торможение повышенным скольжением, ПИД-регулирование (с функцией спящего режима), управление энергосбережением, управление по шине MODBUS, автоматический перезапуск после сбоя, копирование параметров.
  • Высокая устойчивость к перегрузкам
  • Эта характеристика позволяет применять CH2000 для работы в тяжелых условиях. Допускаются перегрузки до 150% в течение 60 секунд и до 200% в течение 3 секунд.
  • Быстрая реакция на ударную нагрузку
  • Повышенная выносливость и поддержка напряжения на шине постоянного тока при возникновении пиков нагрузки.

Высокий пусковой момент

Для более точного управления ПЧ CH2000 способен в режиме FOC+PG создавать высокий пусковой момент 200% при низкой скорости.
Пример для модели мощностью 3.7кВт

Гибкая настройка предельных значений тока и момента

  • В режиме FOC установка пределов момента помогает защитить оборудование от ударных нагрузок. Задание пределов тока и момента позволяет сделать процесс управления более гибким.
  • Функция использования энергии торможения: Deceleration Energy Backup (dEB)
  • Данная функция позволяет корректно остановить двигатель при внезапном отключении питания и помогает предотвратить механические повреждения. При восстановлении питания двигатель возвращается к работе на заданной скорости.
  • Расширенная крановая функция
  • Управление механическим торможением
  • Управление механическим торможением по 8 критериям обеспечивает надежность и безопасность работы сложных применений.
  • Задержка торможения и функция удержания позволяют повысить плавность работы
  • Высокоскоростная работа в сети
  • Широкий выбор опциональных плат последовательной связи обеспечат гибкость работы в различных системах
  • Встроенный интерфейс MODBUS
  • Возможность контроля до 8 ведомых устройств по CANopen
  • Поддержка связи со всей продукцией Delta для промышленной автоматизации (имеет встроенные файлы EDS всех устройств)
  • Распознавание всех входов/выходов в сети CANopen
  • Функция планирования для управления движением
  • Интеллектуальная функция ПЛК
  • Встроенный контроллер с объемом программ до 10000 шагов. Распределенное управление и независимая работа легко реализуются с помощью различных сетевых подключений.
  • Протокол CANopen (Ведущий) и функции ПЛК обеспечивают синхронизацию процесса управления и быстрый обмен данными.
  • Модульная конструкция с большим количеством опциональных плат и модулей расширения
  • Платы энкодера (PG)
  • Платы расширения входов/выходов
  • Коммуникационные платы
  • Съемные клеммные колодки
  • Съемный пульт управления и опциональный пульт с LED-дисплеем. Поддержка стандартного кабеля RJ45 для дистанционного управления
  • Быстросъемный вентилятор и RFI переключатель
  • Адаптация к промышленным условиям эксплуатации, большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия
  • Рабочая температура от -10 до +50° С
  • Специальное защитное покрытие печатных плат гарантирует долговечную работу в жестких климатических условиях
  • Встроенный дроссель постоянного тока
  • Встроенный ЭМС-фильтр
  • Защита двигателя: электронное защитное термореле
  • Защита от перегрузки по току: Срабатывание электронного предохранителя при превышении током значения, равного 300% от номинального тока (в тяжелом режиме: 220%)
  • Защита от перенапряжения: ПЧ остановится при напряжении на шине постоянного тока выше 410В (для моделей 230В) и 820В (для моделей 460В)
  • Встроенный термодатчик для защиты от перегрева.
  • Ограничение тока при разгоне, торможении и постоянной работе двигателя
  • Защита от тока утечки на землю
  • Радиатор и электронные компоненты полностью изолированы друг от друга. Такая конструкция позволяет отводить тепло, выделяемое силовыми модулями, независимо от охлаждения других компонентов привода.
  • Два возможных способа отведения тепла позволяют выбрать оптимальный способ охлаждения:
  • (1) Фланцевый монтаж, при котором тепло от привода может быть рассеяно вне шкафа.
  • (2) Традиционный монтаж, при котором алюминиевый радиатор охлаждается управляемым вентилятором.
  • Встроенный тормозной модуль (в моделях до 30кВт включительно)
  • Встроенный дроссель постоянного тока (в моделях от 37кВт и выше)
  • Встроенный RFI-фильтр
  • Соответствие стандартам (CE, UL, cUL)

Краткая таблица моделей:

Uпит, ВДиапазон мощностей, кВт
3Ф/230В 0.75 - 18.5 22 - 75

Тормозной резистор

Встроенный Опциональный
Дроссель DC Нет Встроенный

ЭМС фильтр

Опциональный
Тип корпуса 21 (IP20, NEMA1) 00 (IP00, UL Open Type) / 21 (IP20, NEMA1)

3Ф/460В 0.75 - 30 37 - 280

Тормозной резистор

Встроенный Опциональный
Дроссель DC Нет Встроенный

ЭМС фильтр

Встроенный (для моделей с маркировкой СН4ЕА) Опциональный
Тип корпуса 21 (IP20, NEMA1) 00 (IP00, UL Open Type) / 21 (IP20, NEMA1)



Сравнение основных характеристик C2000 и CH2000:

 C2000CH2000
Ток   Для тех же мощностей, что и C2000 выходной ток в ND (но с возможностью перегрузки по SHD)
Режим работы ND/HD SHD
Устойчивость
к перегрузкам
HD: 150% 60 сек SHD: 150% 60 сек; 200% 3 сек
Начальный момент 0.5 Гц: 150%
0 Гц: 150% (FOC+PG)
0.5 Гц: 200%
0 Гц: 200% (FOC+PG)
Уровень срабатывания электронного предохранителя
(по току)
180% 220%
Перегрузка по току 250% 300%
Аксессуары Поддерживаются все платы расширения C2000
